Ballast-Sensor für Wasserballast

Was wiegt mein Modell - aktuell??

Wieviel Ballast ist noch im Tank?

Eine sichere Antwort auf diese Fragen liefert der Ballast-Sensor.

Dieser Telemetrie-Sensor (für PowerBox P²BUS, Jeti EX-BUS) misst denWasser-Durchfluss beim Ablassen des Ballast und kann dadurch den Tankfüllstand zuverlässig anzeigen.

Ballast-Sensor (L)

Mit seinem Messbereich von 250 - 3000ml/min ist dieser Sensor für sehr große Durchflussmengen, wie sie beim Ablassen des Ballast üblich sind, gut geeignet. Der Ballast-Sensor wird einfach in den Ablasschlauch eingefügt und misst den Durchfluss in der Abflussleitung. Aufgrund des axialen Aufbaus findet die Messung fast widerstandslos statt. Der Sensor ist für die Messung von Wasser eingestellt. Die Dichte von Wasser und damit auch die Masse ist von Umwelteinflüssen (Druck, Temperatur) abhängig. Daher kann der Sensor über den Sender an deinen individuellen Einsatzort angepasst werden.

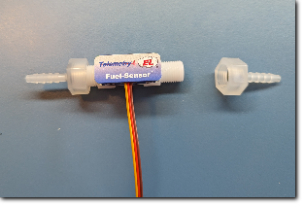

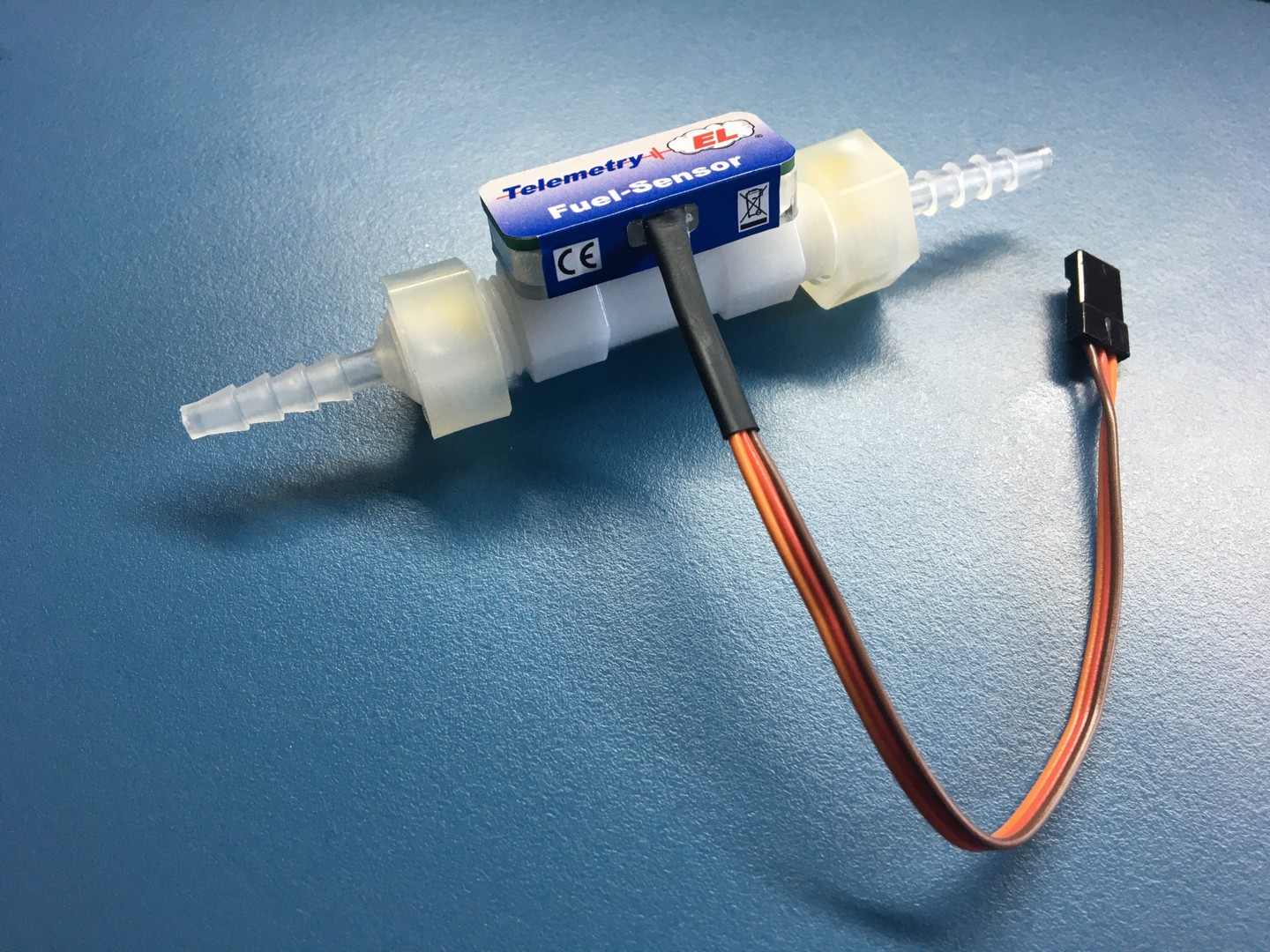

Der zylindrische Sensor wird einfach mit den 4mm Schlauchanschlüssen in der Schlauchleitung eingefügt, die Rumpfdurchführung kann auch direkt mit dem 1/4" Gewinde erfolgen.

Telemetrie für CORE/ATOM und Jeti

Der Ballast-Sensor kann an den Jeti EX-BUS und an den PowerBox P²BUS angeschlossen werden. Das verwendete Protokoll wird vom Sensor automatisch erkannt. Über den BUS werden auch die Einstellungen im Sensor vorgenommen. Ein separates Programmiergerät wird nicht benötigt. Bei Jeti erfolgt die Einstellung über die JetiBOX im Sender und bei PowerBox über das Sensormenue.

Nur wenig muss eingestellt werden:

Reset Kanal:

Über einen frei wählbaren Kanal wird die Tankanzeige nach dem Tanken manuell zurück gesetzt.

Modellgewicht:

Das Leergewicht des Modells wird hier eingestellt und im Sensor gespeichert.

Max. Ballast:

Das ist die Menge an Ballast (Wasser) die maximal im Tank ist (Tankvolumen).

Der Ballast-Sensor ist sofort einsatzbereit. Sobald der Sensor an den Bus angeschlossen wird, passt er sich automatisch an das richtige Bus-Protokoll an.

Der Sensor liefert folgende Werte:

Modellmasse in Kg
Ballast in Kg und %
Durchfluss in ml/min

(Die gezeigten Werte sind bei Jeti entsprechend dargestellt.)

Ballast-Sensor (L)

Zubehör

Dieser Telemetriesensor (für PowerBox P²BUS und Jeti EX-BUS) zeigt zuverlässing das aktuelle Gewicht des Ballasttanks (Wasser) und das Flugzeuggewicht an.

(Versand in ca. 7-10 Tagen)

Technische Daten:

Höhe 25mm
Duchmesser 14/20mm
Länge 113mm
Gewicht 20g
Messbereich 250 -3000 ml/min
Kraftstoff Wasser
Schlauchanschluss 4mm Nippel (1/4" Gewinde)
Protokoll Jeti EX-BUS oder PowerBox P²BUS

169,00€(MwSt. Inkl.)
